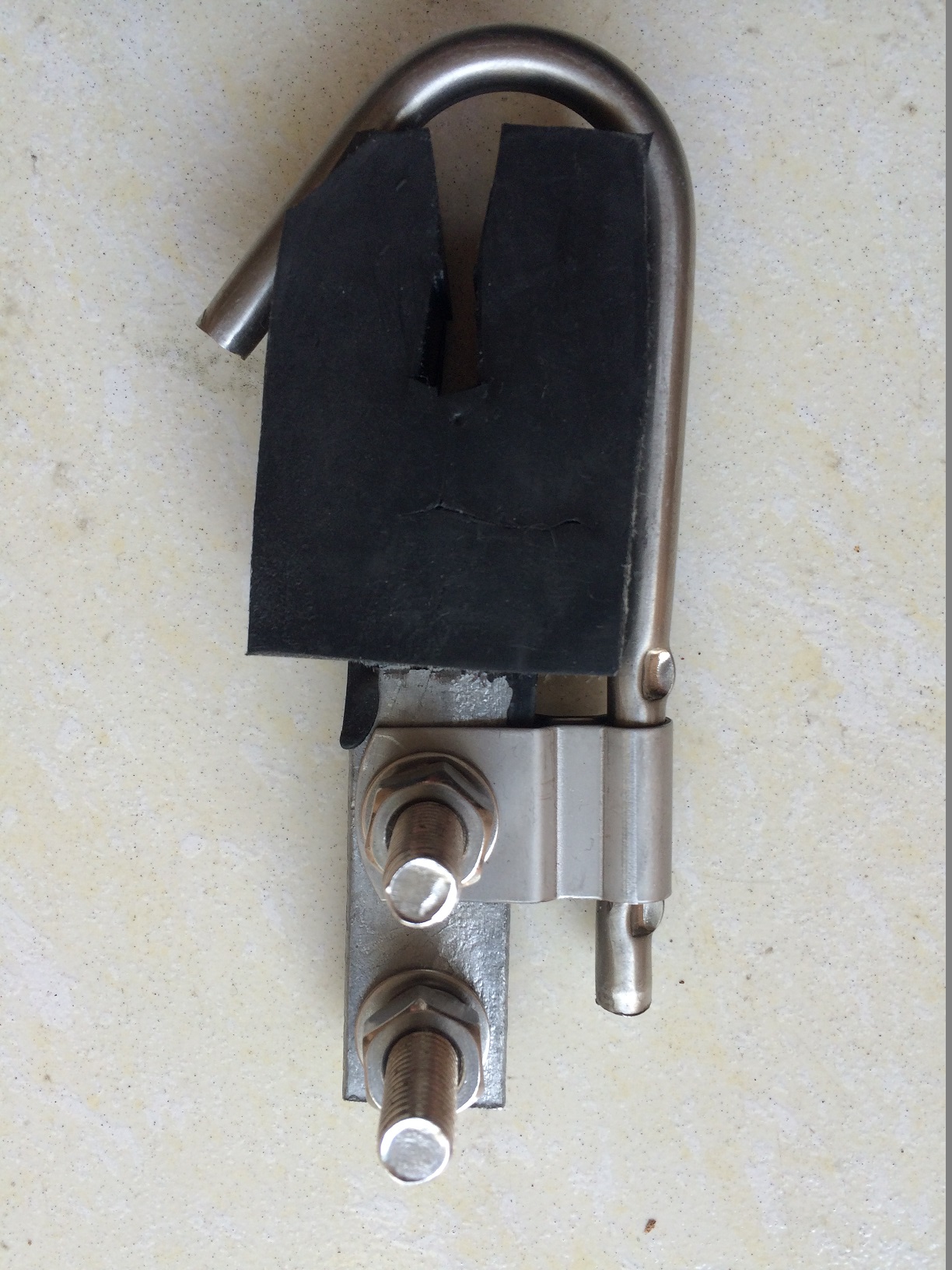

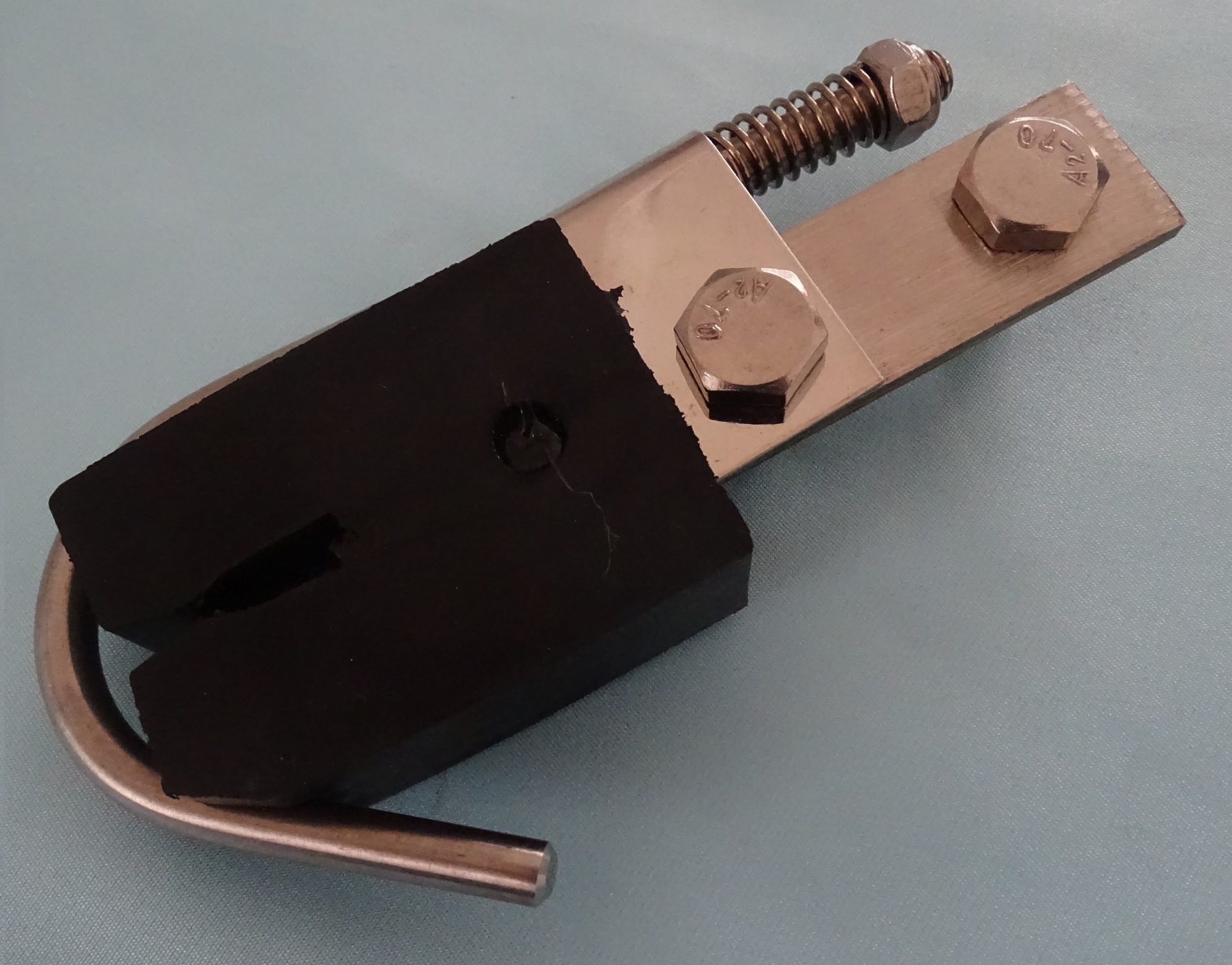

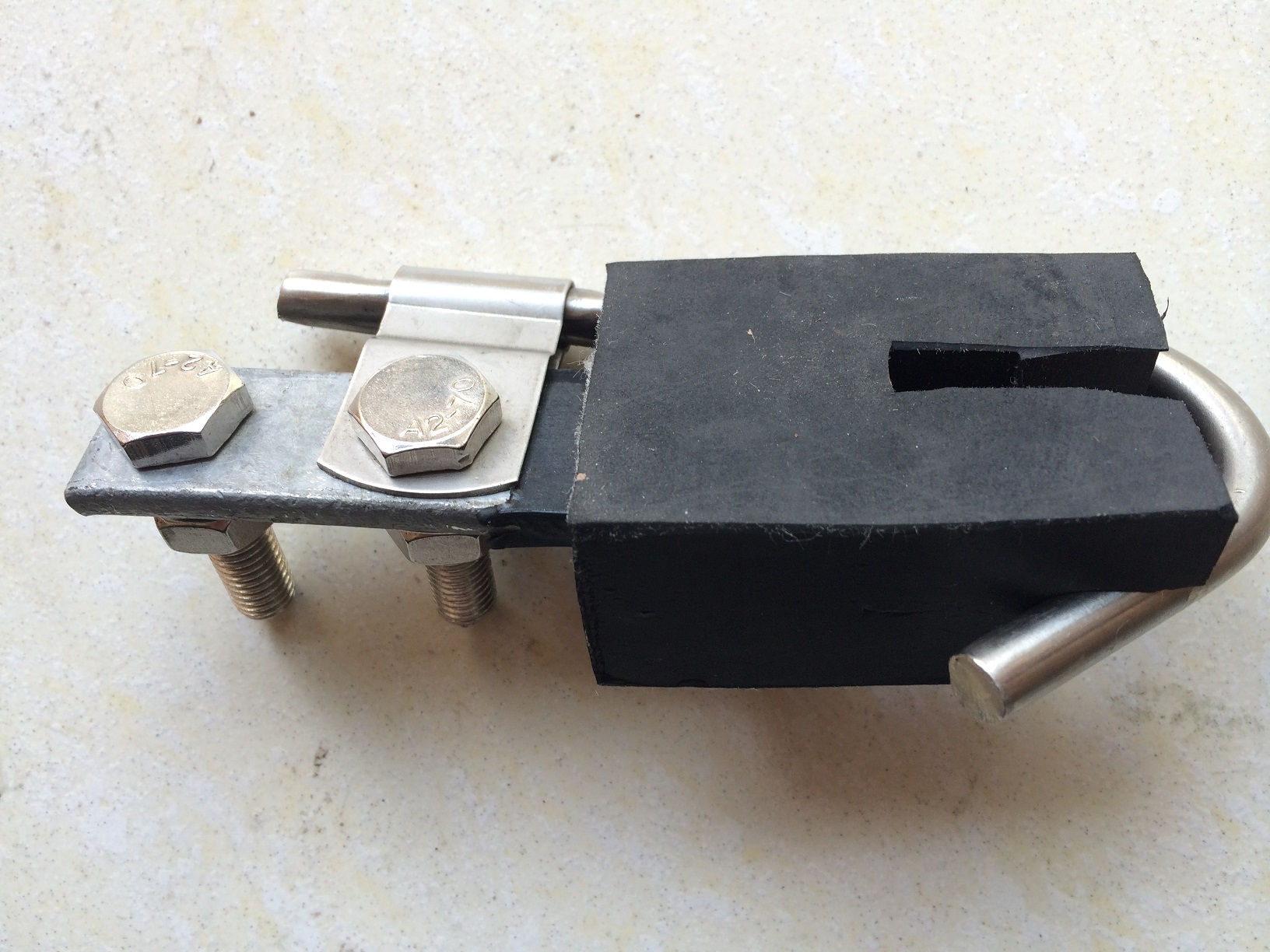

 单管塔钢丝绳导向件导向器橡胶导向件钢丝绳固定件 外爬单管塔钢丝绳导向件简介： 外爬单管塔爬梯一侧设置钢丝绳，建议每间隔4-5米设置一块钢丝绳导向件，主要功能是为防止钢丝绳在大风的作 用下产生晃动，从而造成不安全因素。由于外风的荷载作用下，钢丝绳产生的晃动容易将钢丝绳疲劳折断。设置钢 丝绳导向件后，可以减少钢丝绳的晃动，从而保护安全生命线。 外爬单管塔钢丝绳导向件功能组成： 钢丝绳导向件主要由铰链，耐油橡胶及连接件三部分组成。连接件与塔身使用热镀锌螺母+弹垫连接，有效防止松 动腐蚀。耐油橡胶具有缓冲作用，对钢丝绳起到良好的保护。不锈钢铰链部分主要作用是施工人员上塔时，当保险 带滑轨在碰到导向件的时候，可以方便的拉开钢丝绳限锁装置。下塔时，可以很方便的锁定钢丝绳限位。从而有效 地保护施工作业人员。五金件使用热镀锌，铰链为不锈钢，橡胶为耐油材质，可有效防止风吹雨打不生锈不腐蚀， 设计寿命20年以上。

外爬单管塔钢丝绳导向件技术参数： 外型尺寸：（长*宽*厚） 215*100*40 mm        连接螺栓： M16*35（4.8级热镀锌）        安装尺寸： D17.5*50间距        适用钢丝绳：D12-D16mm        安装后钢丝绳与连接件端的距离为：150mm
