通信行业户外一体化机柜高温告警原因分析及改造方案

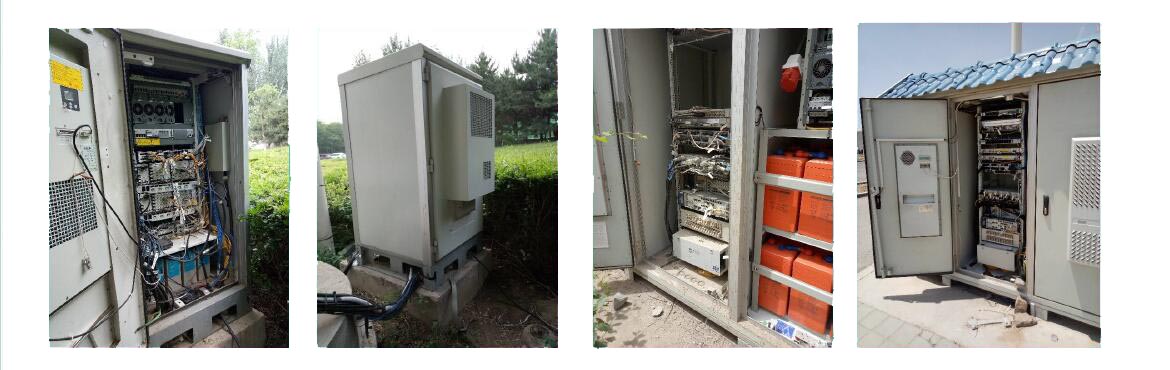

一、户外一体化机柜高温告警集中原因分析：

户外一体化机柜高温情况产生的原因（全国其他地方基本相同）：

1、一种单层的铁皮柜（没配置机柜空调、热交换器等制冷设备）；因为机柜外界太阳的直射和周围环境的高温导致柜内设备产生的热量无法像平时一样及时散发出去；导致柜内温度不断升高；引起高温告警。

2、机柜是保温层（EPS或PU）的户外一体化机柜，配置有机柜空调、热交换器、TEC等制冷设备；（1）因为维护不到位、设备老化等造成制冷设备效率降低或完全丧失；（2）机柜里后来添加的设备发热功率超过当初的配置标准；

（3）机柜外界太阳的辐射、和周围环境的高温等综合因素引起柜内温度不断升高；综合以上因素当制冷设备的功率不足以以维持机柜的温控平衡时，压缩机处于长期超负荷状态，进入工作死循环；导致压缩机报废（国家标准压缩机寿命连续1000h；）。

3、导致机柜空调失效的另一个主要原因：杨絮、沙尘等异物都被吸入空调后，导致循环系统严重堵塞；内外热交换受阻，导致空调制冷效果缺失；所以说机柜空调平时的保养非常重要（传统代维人员只能简单保养民用空调，

因机柜空调的专业性很强，他们既没配件又不会保养、不会修理，基于这些很多省市铁塔将机柜空调和机柜的维修保养委托给我们这些专业的机柜空调和机柜生产厂家）。

二、智能温控系统降温原理：

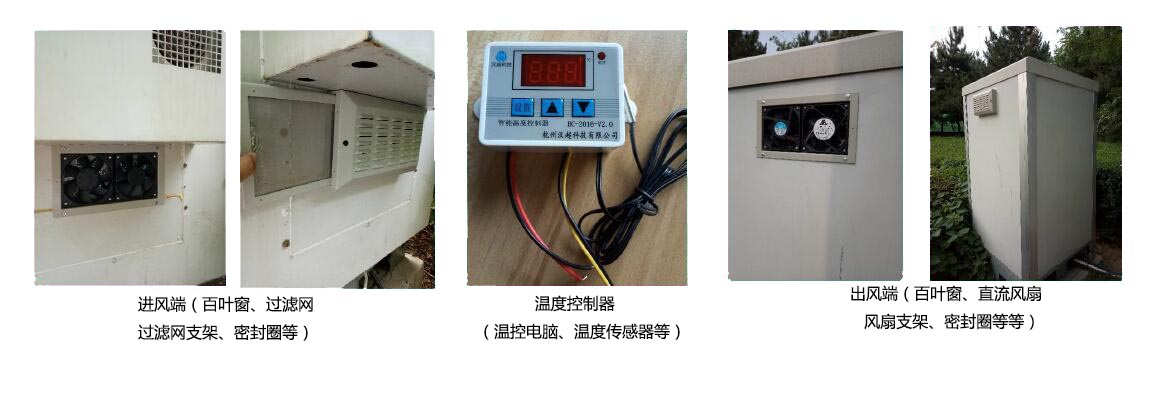

1、智能温控系统主要组成：

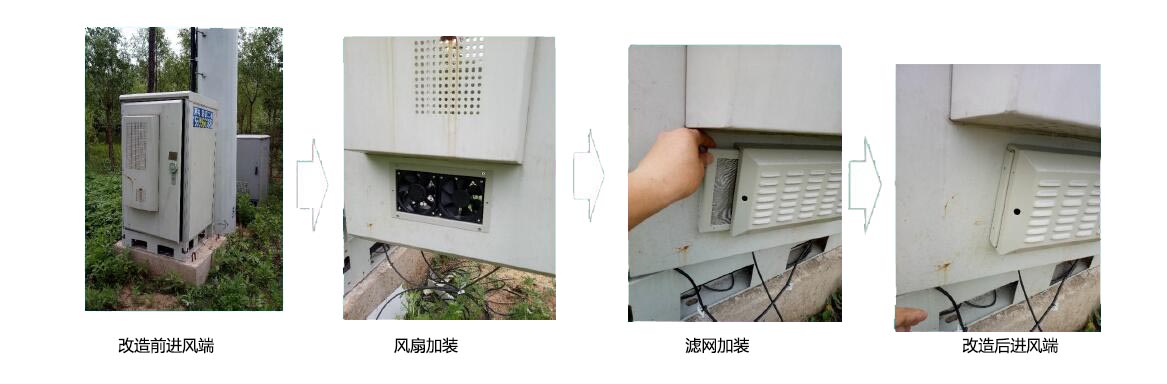

（1）、进风端（百叶窗、过滤网、过滤网支架、密封圈等等）；

（2）、出风端（百叶窗、直流风扇、风扇支架、密封圈等等）；

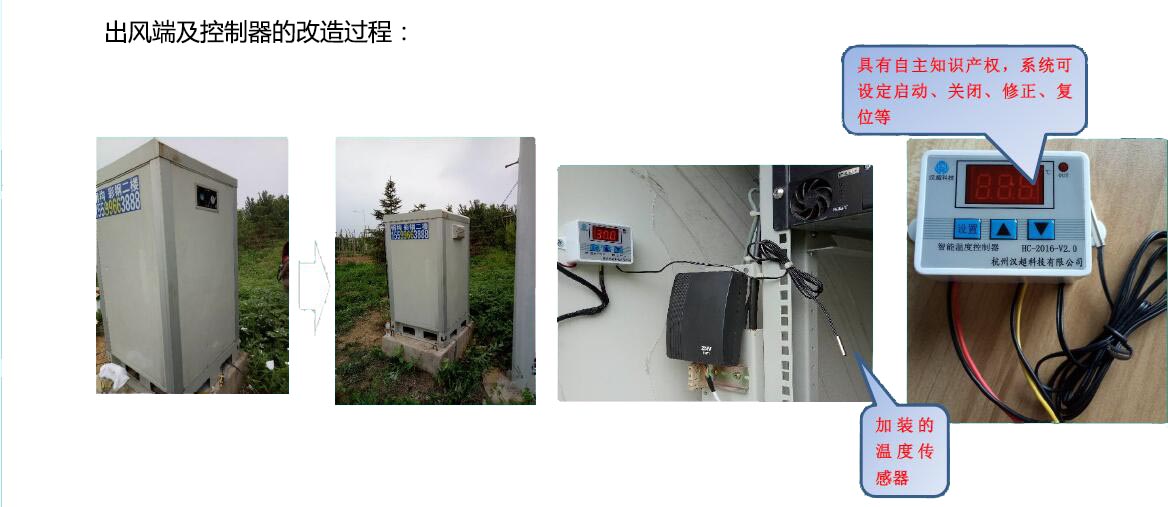

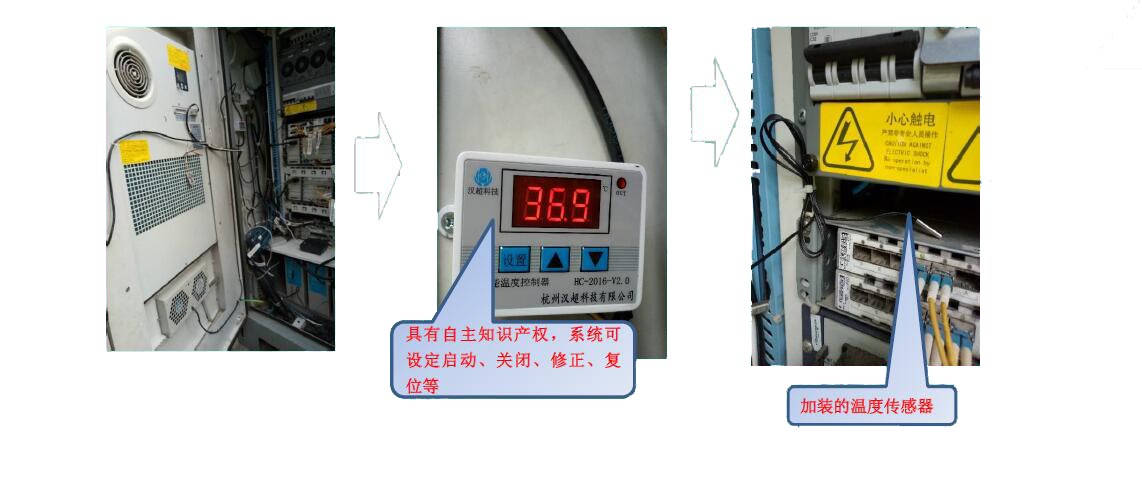

（3）、温度控制器（温控电脑、温度传感器等等）；（4）、空开以及附件等；

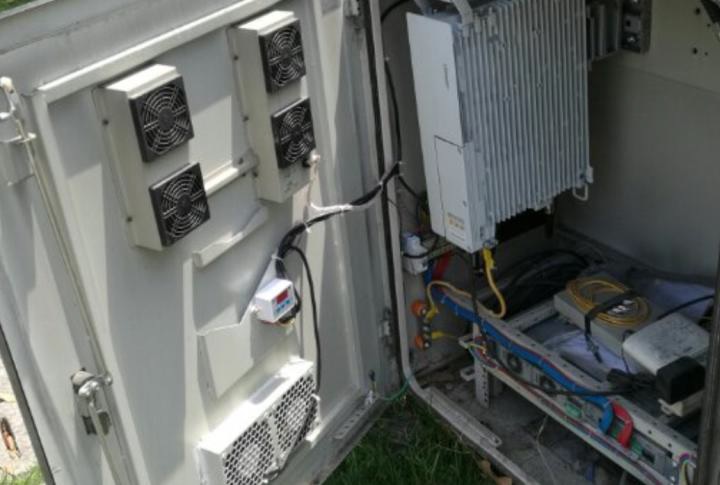

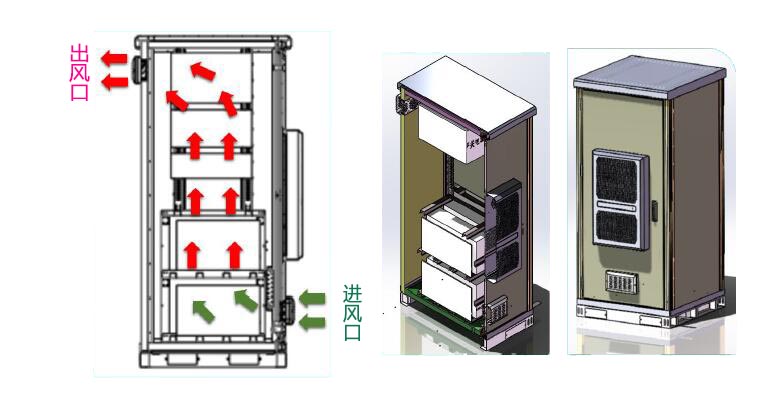

2、温控原理：进风端风机（吸风）以及出风端的风机（排风）在控制器的控制下开启，形成一个正压和负压的强对流环境，室外的空气经滤网过滤后进入机柜，将柜内的热空气及时排出，从而达到降温的目的。

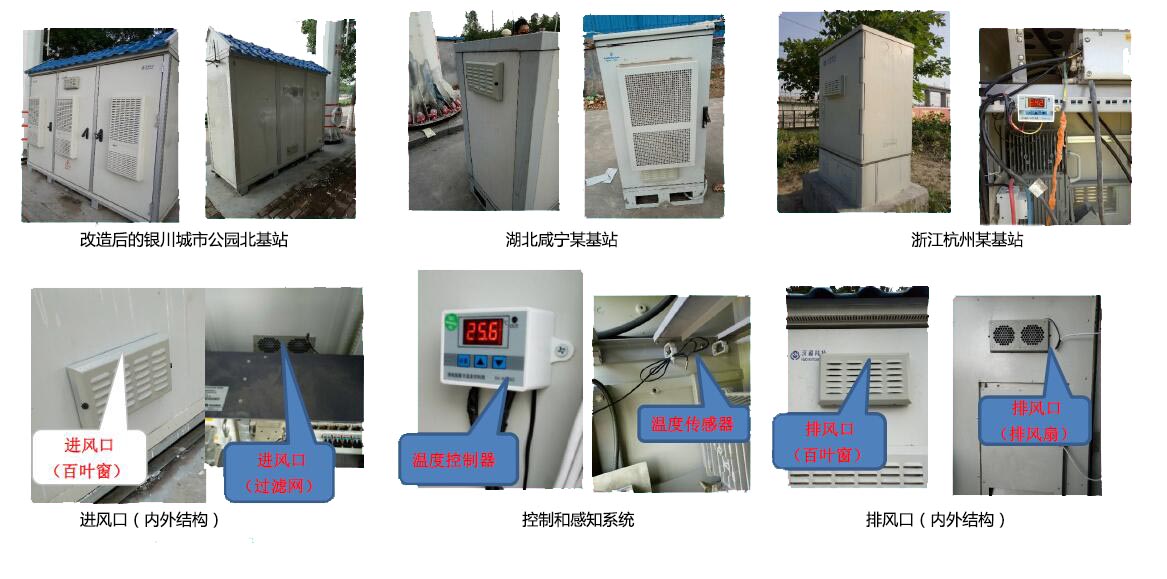

3、智能温控系统的个部件组成：

二、智能温控系统技术方案说明：

（1）、天气预报的温度是38摄氏度，在指的是某测定区域那一天的最高大气温度，往往流动空气的温度低于这个温度（空气的比热容极小）；利用这一原理，理论上只要保证柜内设备周围空气流通足够带走设备产生的热量，这样柜内温度最高也就和空气温度相同（考虑实际的热阻和热平衡梯度，机柜内温也不会形成2度的温差）；利用这一热学现象，我们通过近两年的研发、仿真、实验、优化，开发出智能强排风系统；并在其他省市已批量应用。

（2）、当温度传感器感应到柜内温度上升到开启的设定温度（目前设置的是38摄氏度系统开启，30摄氏度时系统关闭）时，系统自动开启（进风端和出风端风扇自动打开）；柜内会形成强对流（每个风机的风量212.57CFM，相当于361M3/h，理论上4个风机，3秒将柜内气流全部置换完毕）；当柜内热量内外交换完毕温度下降到系统关闭温度时，系统停止工作。（风机理论寿命连续运行6.5自然年）

三、本技术方案优点：

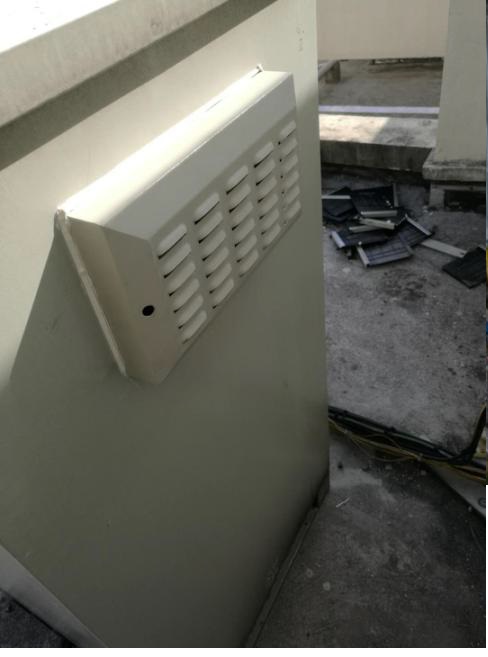

1.进风端和出风端外罩均采用百叶窗结构，即使有少量漂水进入百叶窗也会随着百叶窗的下排水孔排除，也不会进入柜内，所以系统防水防尘效果好；

2.进风端内层加装滤网，提高了防尘的防护等级，同时可防止异物和虫子的进入；夏天安装滤网，冬天换成隔热保温棉（系我公司专利）；而且更换简单、方便、成本低；

3.滤网/（保温棉）在不开机柜门的情况下可以更换和清理；非常方便；

4.温度控制系统系我公司独立开发的，具有自主知识产权；而且经过近三年的运用和优化，系统非常可靠；同时不存在知识产权问题；

5.可根据用户的需要随时可以设定系统的开启和关闭温度，使用非常灵活方便；

6.低压48V直流排风扇每个的功耗才20瓦左右，能耗低；不会影响以前基站的本身的电量供应问题；即使一个风扇损坏停止运行，另一个风扇将继续工作，大大调高了系统的寿命和效果；具有备份作用，单个风扇连续运行的理论寿命5.5年（间断运行十年以上）；而且选用的通过欧美UL和CE认证的产品；

7.系统采用低压DC48V供电，在市电断供的情况下同样可以解决基站的高温问题；同时没有交流电的危险性；

8.在外界低温（如：春天、夏天早晚、秋天、冬天）的条件下，进风门和排风门会自然对流（设计技巧，温控系统不启动），柜内温度也会降低，可大大节约能耗，同时延长了控制系统、风扇电器等的使用寿命；

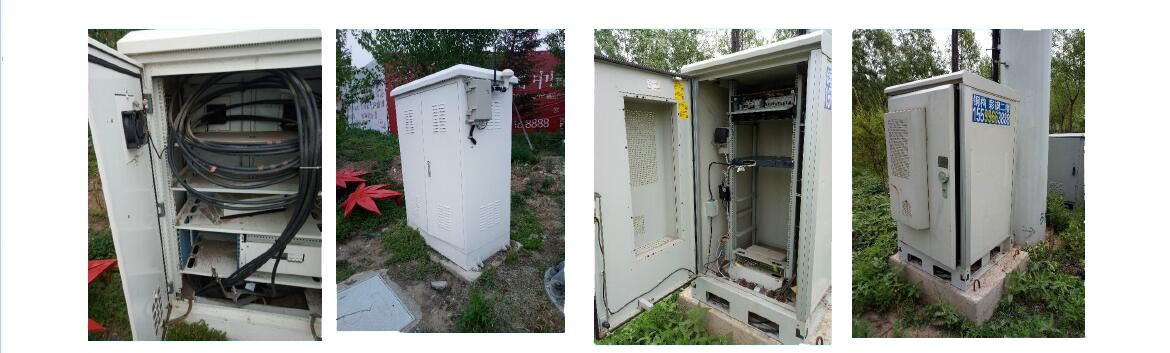

四、改造案例

1、基站一：沈阳朗明西街资源点；浑南区；移动、电信、联通共享；站址编码：

210112908000000134、经度：123.471211 纬度：41.737651）
