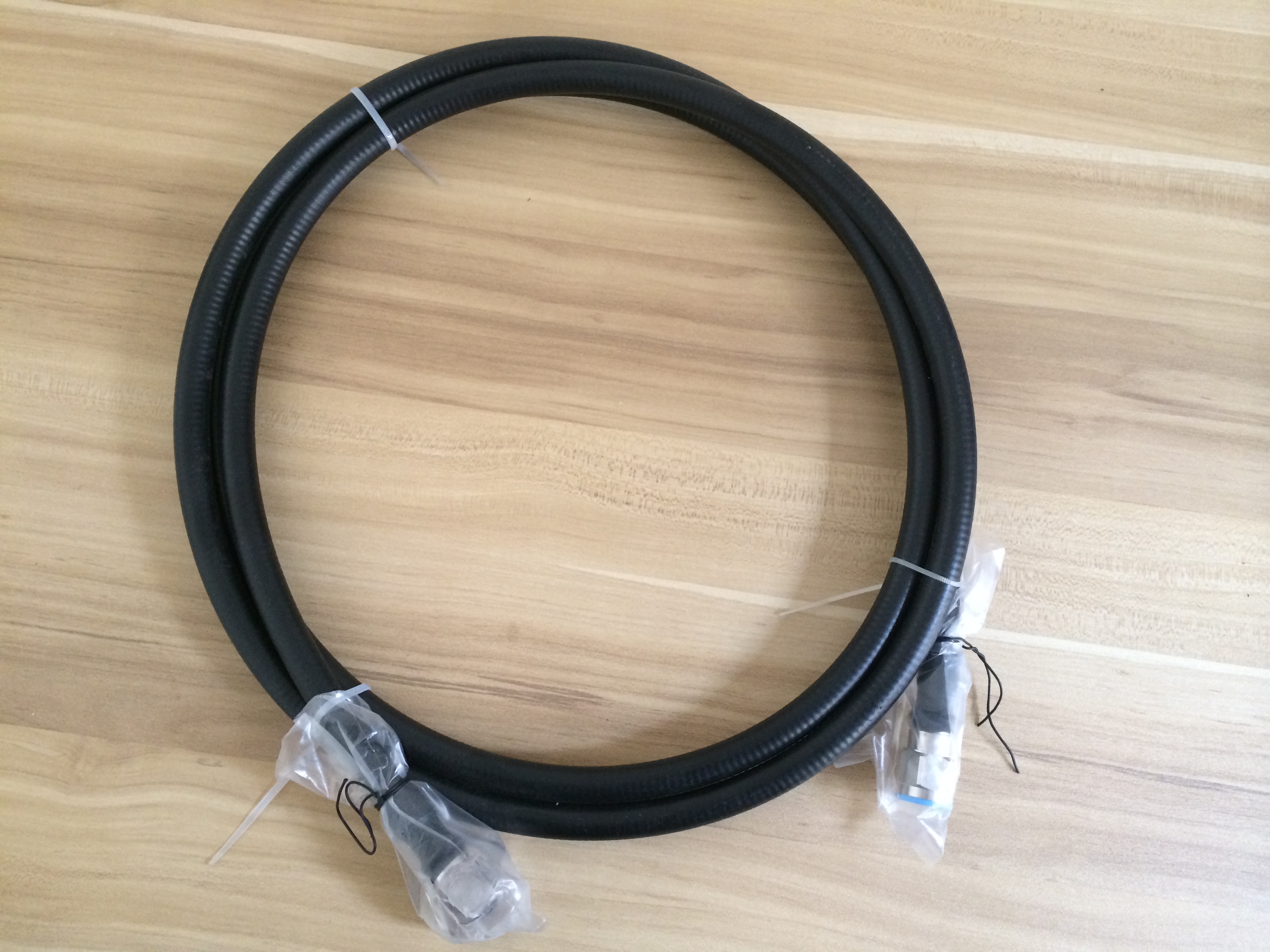

超柔跳线50-9-DIN-JW-NM(1M,2M,3M,可定制) 产品规格:DIN-JW-N-J-1/2S


超柔线长度也可根据客户要求订制:1m, 2m, 3m, 5m, 6m, 8m, 10m, 12m


详细介绍 一、质量要求、技术标准:


名称:超柔跳线DINJW-NM


跳线描述
跳线型号 DIN头(双公头、一公一母头)
同轴电缆  用户自定

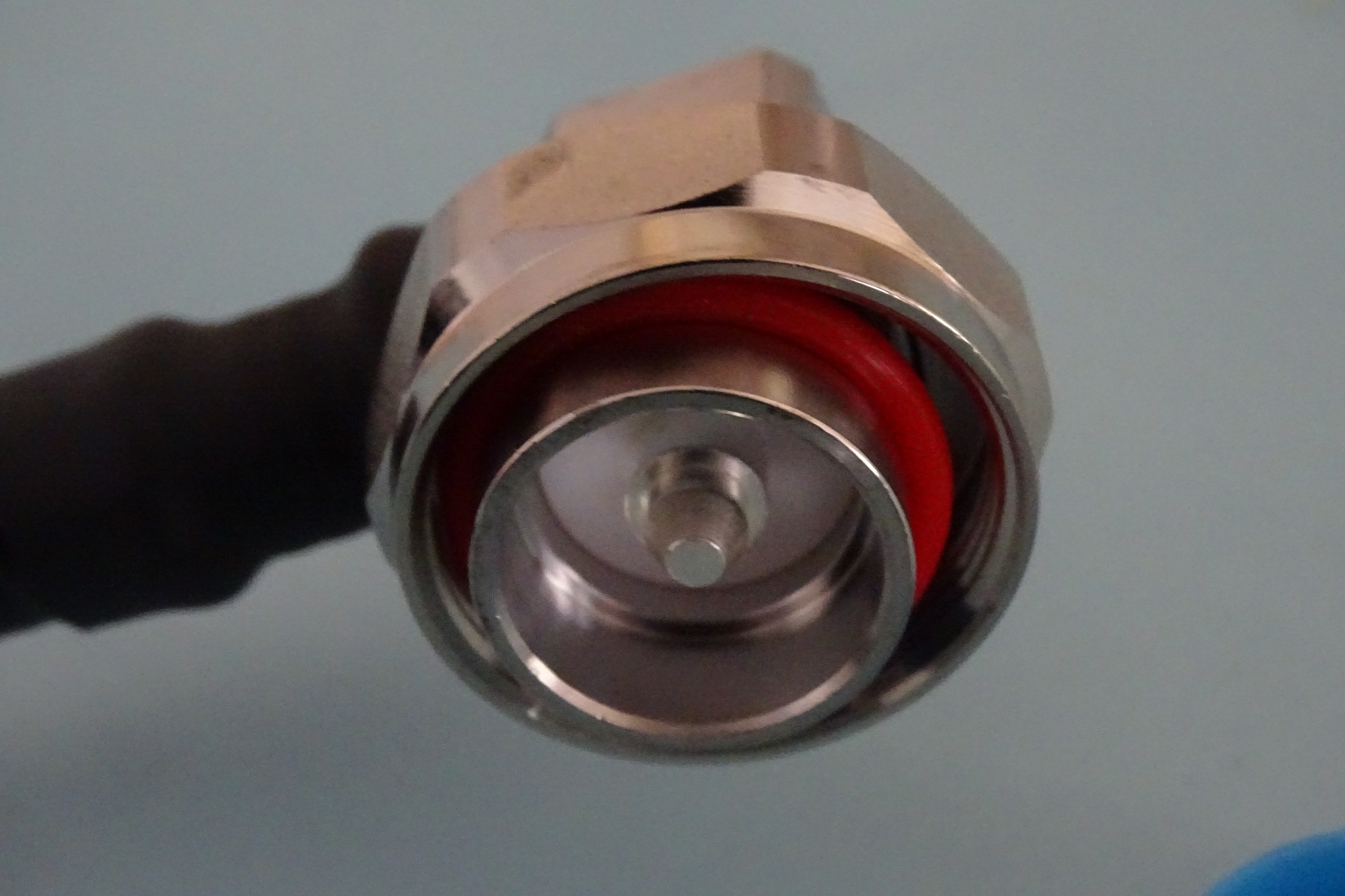

连接器1类型  DINJW Male

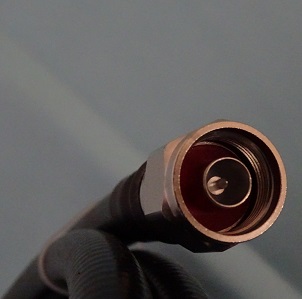

连接器2类型 N Male
跳线长度 3M  (数字代表单位为英尺,数字+"M"表示单位为米,"3M5"表示3.5米),2M,3M,用户自定。
跳线说明 普通或超柔跳线


特点:
1、连接器和电缆外层均采用注塑工艺,保证其良好的密封性。
2、柔韧性好。
3、所有连接部份均采用镀银工艺。
4、电缆内外导体和连接器内外导体之间的连接均采用焊接工艺,保证其连接的可靠性。
5、跳线的标准长度为1米、2米、3米。也可满足特殊长度的需求。

二、电气性能指标:
使用频率 30~2400MHz
特性阻抗 50Ω
电压驻波比 30~1000MHz≤1.06         1000~2000MHz≤1.08
衰减 硬跳线 900MHz≤0.072dB/m+0.1dB   1800MHz≤0.106dB/m+0.1dB
超柔跳线 900MHz≤0.0116dB/m+0.1dB   1800MHz≤0.167dB/m+0.1dB
绝缘电阻 ≥5X10000MΩ
耐压 2.5KV/50Hz
