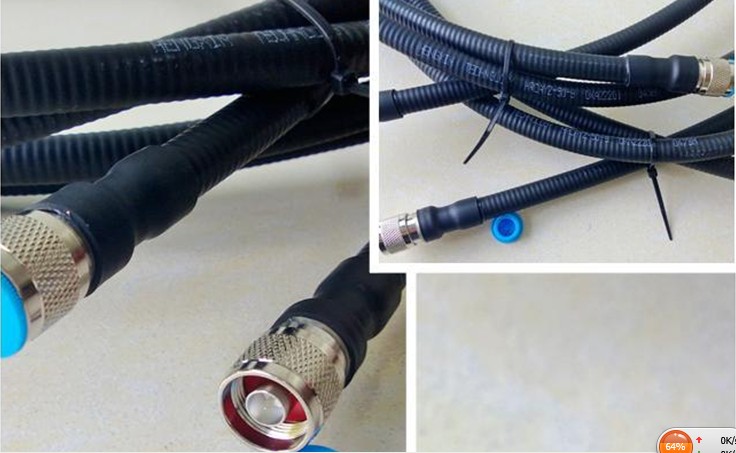

超柔跳线50-9-NM-NM( 1m,2m,3m,可定制)
加工定制:是         品牌:华迈或其它                型号:NM-NM-1/2s 3M

芯数:1 护套材质:PE 电线最大外径:13.5(mm)

线芯材质:铜包铝线 产品认证:ISO9001-2000

一、质量要求、技术标准:


1;符合移动技术指标标要求(三阶互调≤-150dBc以上,驻波≤1.15、插入损耗≤0.3dB)

2;采用全铜接头

3;每条塑料袋包装,外包装纸箱(10根)
详细介绍 一、质量要求、技术标准:


名称:超柔跳线N-M-N-M


跳线描述
跳线型号 N头(双N头)
同轴电缆  金信诺、汉胜、俊知、亨鑫、中天、安德鲁,用户自定。
连接器1类型  N Male
连接器2类型 N Male
跳线长度 1M  (数字代表单位为英尺,数字+"M"表示单位为米,"3M5"表示3.5米),2M,3M,用户自定。
跳线说明 普通或超柔跳线


特点:
1、连接器和电缆外层均采用注塑工艺,保证其良好的密封性。
2、柔韧性好。
3、所有连接部份均采用镀银工艺。
4、电缆内外导体和连接器内外导体之间的连接均采用焊接工艺,保证其连接的可靠性。
5、跳线的标准长度为1米、2米、3米。也可满足特殊长度的需求。

二、电气性能指标:
使用频率 30~2400MHz
特性阻抗 50Ω
电压驻波比 30~1000MHz≤1.06         1000~2000MHz≤1.08
衰减 硬跳线 900MHz≤0.072dB/m+0.1dB   1800MHz≤0.106dB/m+0.1dB
超柔跳线 900MHz≤0.0116dB/m+0.1dB   1800MHz≤0.167dB/m+0.1dB
绝缘电阻 ≥5X10000MΩ
耐压 2.5KV/50Hz
