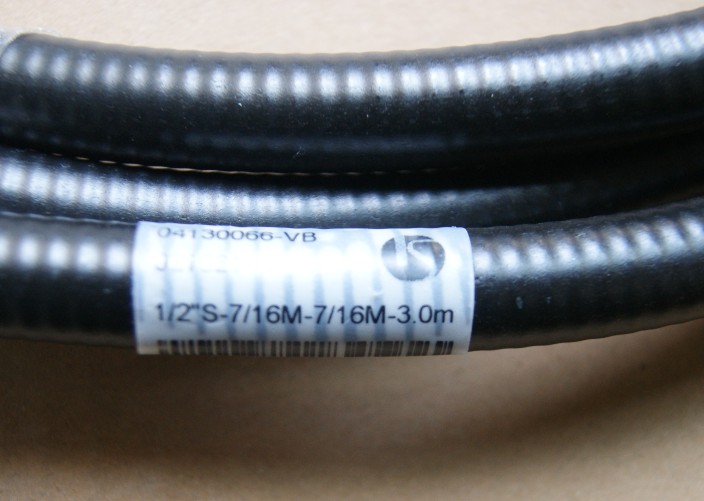

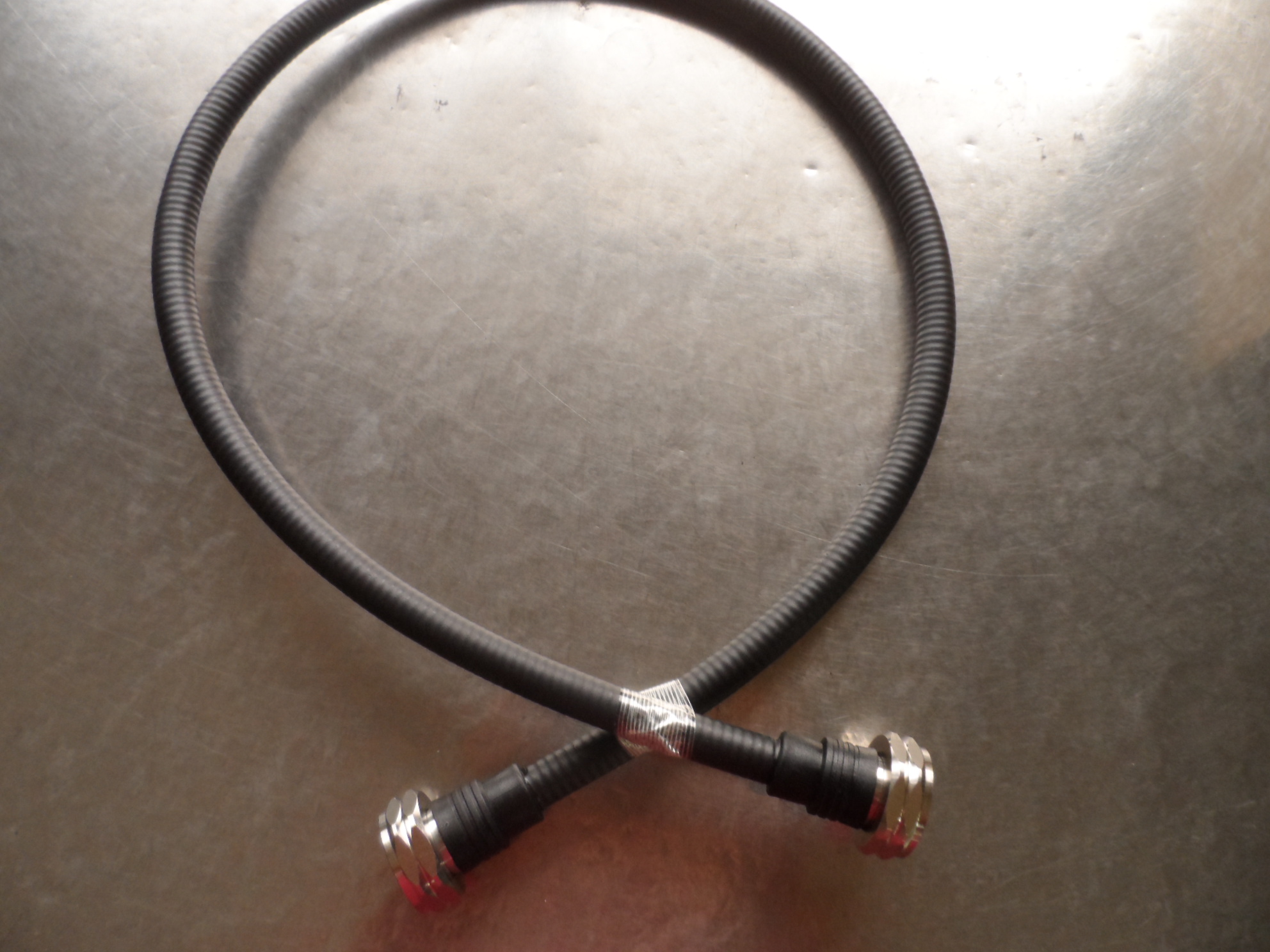

超柔跳线50-9-DIN-M-DIN-M-1/2S(1m,2m,3m,可定制)7/16J-7/



本公司所制的1/2阻燃馈线或1/2超柔馈线适用于移动通信天馈系统中作发射和接收的主馈线、分馈线,也可用于其它电子设备中做传输高频信号的低损耗传输线。

详细介绍

一、质量要求、技术标准:



名称:超柔跳线DIN-M1/2-DIN-M1/2


跳线描述
跳线型号 DIN头(双公头、一公一母头)
同轴电缆  用户自定

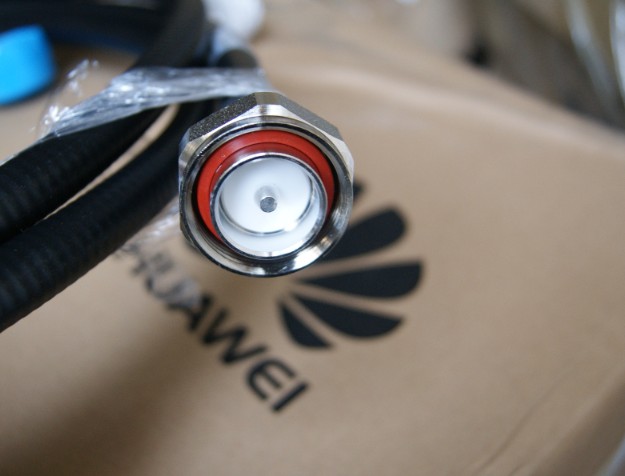

连接器1类型  DIN Male
连接器2类型 DIN Male
跳线长度 1M  (数字代表单位为英尺,数字+"M"表示单位为米,"3M5"表示3.5米),2M,3M,用户自定。
跳线说明 超柔跳线


特点:
1、连接器和电缆外层均采用注塑工艺,保证其良好的密封性。
2、柔韧性好。
3、所有连接部份均采用镀银工艺。
4、电缆内外导体和连接器内外导体之间的连接均采用焊接工艺,保证其连接的可靠性。
5、跳线的标准长度为1米、2米、3米。也可满足特殊长度的需求。

二、电气性能指标:
使用频率 30~2400MHz
特性阻抗 50Ω
电压驻波比 30~1000MHz≤1.06         1000~2000MHz≤1.08
衰减 硬跳线 900MHz≤0.072dB/m+0.1dB   1800MHz≤0.106dB/m+0.1dB
超柔跳线 900MHz≤0.0116dB/m+0.1dB   1800MHz≤0.167dB/m+0.1dB
绝缘电阻 ≥5X10000MΩ
耐压 2.5KV/50Hz
