5.8G板状定向天线5150-5850MHz
型号
Model
HMJ-5800BP65VH23
频率范围
Frequency range
5150-5850
带宽
Bandwidth
700
增益
Gain
2×23
水平面波瓣宽度
Horizontal Beanwidth-°
65
垂直面波瓣宽度
Vertical Beamwidth-°
15
前后比
F/B Ratio-dB
≥30
隔离度
Isolation Between Pols -dB
≥30
电压驻波比
VSWR
≤2.0
标称阻抗
Nominal Impedance-Ω
50
极化方式
Polarization
垂直和水平
Vertical and horizontal
最大功率
Maximum Power-W
50
尺寸
Dimensions-mm
750×170×55
重量
Weight-kg
3.4
抗风强度
Rated Wind Velocity-m/s
60
接头型号
Connector
2×N座  2×N Female
支撑杆直径
Mounting Mast Diameter-mm
Φ50-70

详细介绍 特点:
˜  高增益、低驻波
˜  65度覆盖角
˜  防腐能力强
˜  直流接地保护
˜  内置NK接头

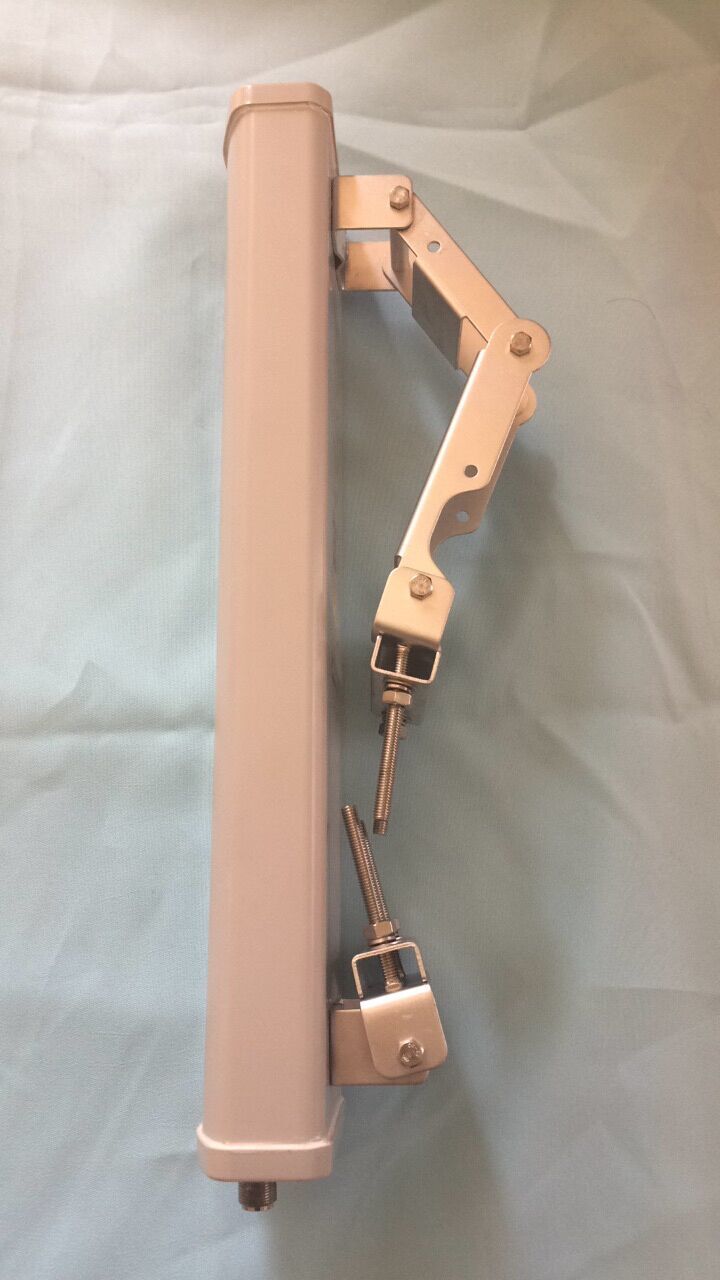

˜  提供可调角抱杆安装套件

安装方法:

1、       天线是由外罩、接头、端盖、调角夹码和夹码组成。

2、       端盖装在外罩两盖,用胶水粘牢固。

3、接头装在端盖上,用螺丝固定。

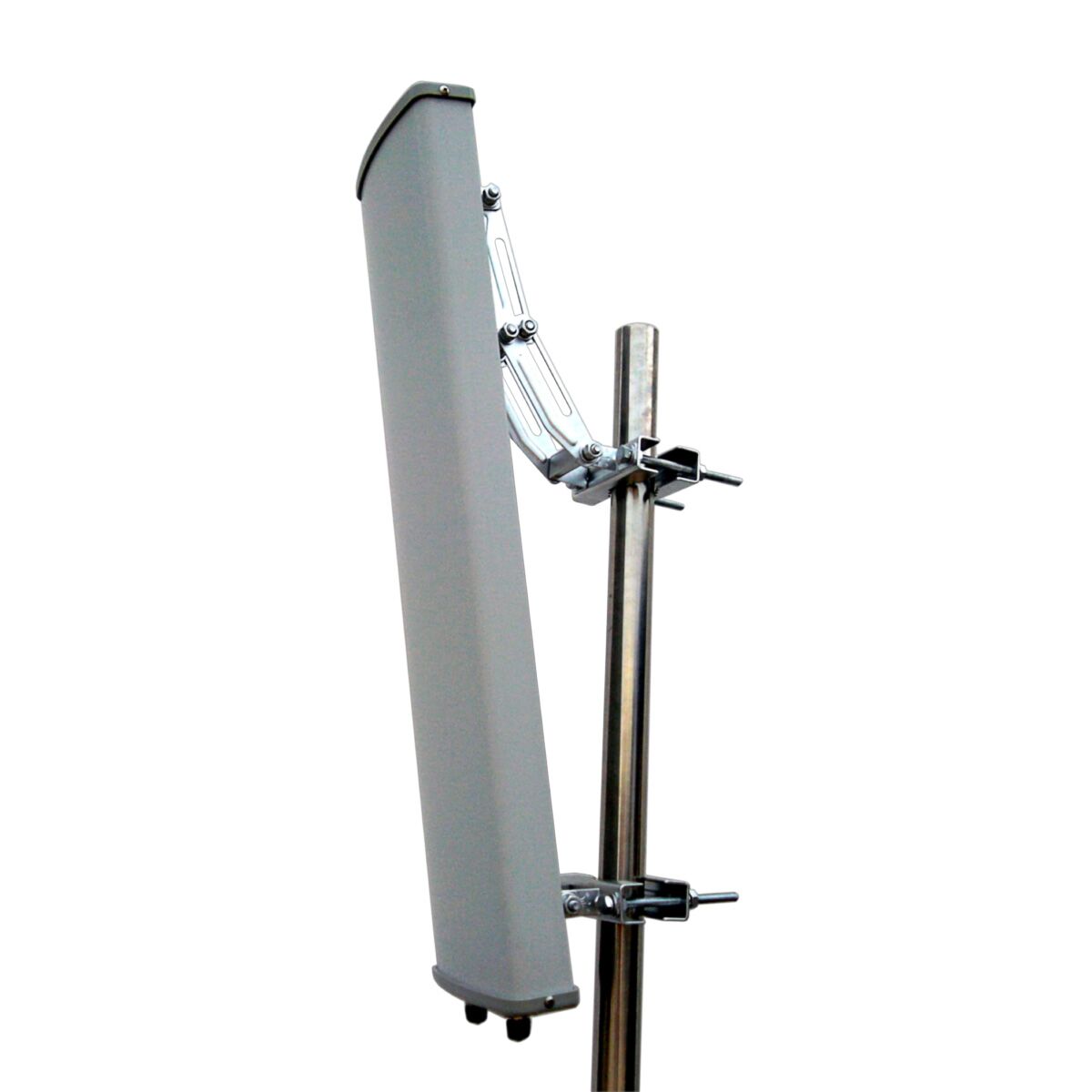

4、夹码安装在天线背面,然后套上自备支撑杆,用螺丝固定。

  5、用仪器检测接收信号,调节天线方位使接收信号最大
