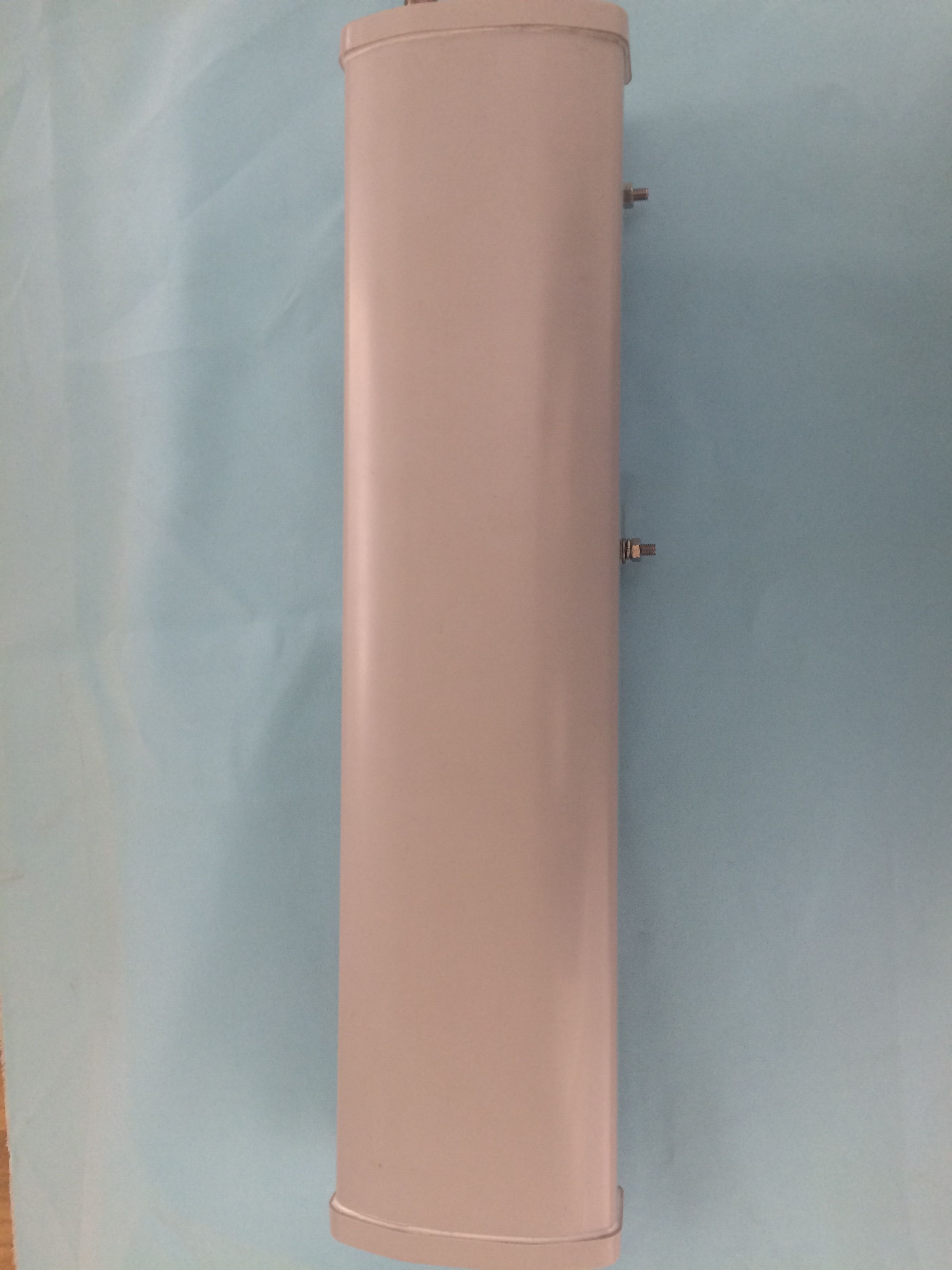

2.4G板状定向天线2400-2500MHz
技术参数:
电气性能 |
型 号 |
HMJ-2400BP65VH15 |
频率范围-MHz |
2400-2500 |
带 宽-MHz |
100 |
增 益-dbi |
15×2 |
水平面波瓣宽度-° |
65 |
垂直面波瓣宽度-° |
14 |
前 后 比-db |
≥25 |
电压驻波比 |
≤1.5 |
输入阻抗-Ω |
50 |
极化方式 |
垂直和水平 |
最大功率-W |
200 |
工作温度-ºC |
-40-60 |
接头型号 |
N座×2 |
天线尺寸-mm |
500×114×54 |
重 量-kg |
3 |
支撑杆直径-mm |
Φ30-75 |
详细介绍
应用:
2.4GHZ WLAN系统
2.4GHz ISM频段
IEEE 802.11b,g
公共系统热点覆盖
WIFI系统
特点:
高增益、低驻波
65度覆盖角
防腐能力强
直流接地保护
内置NK接头

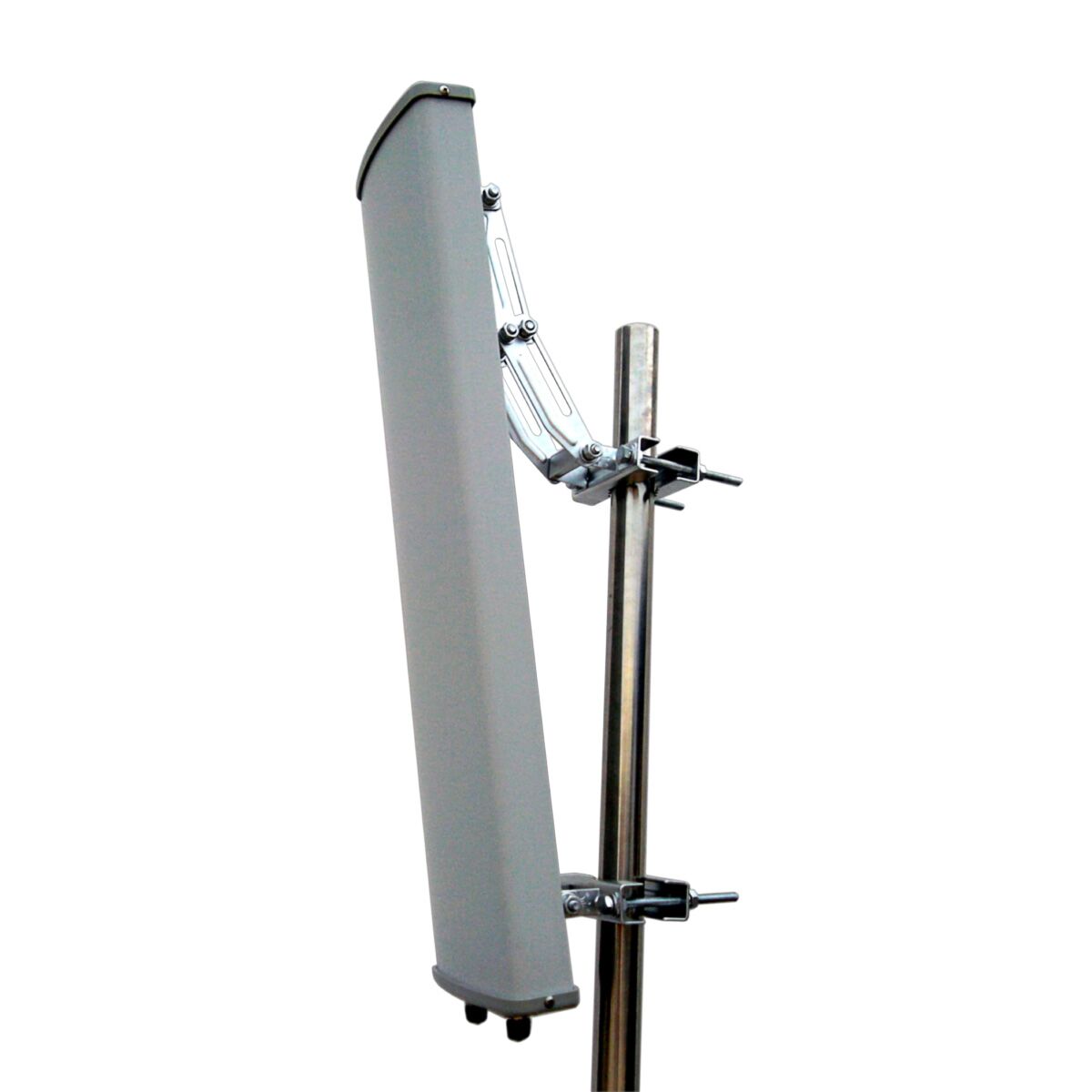

提供可调角抱杆安装套件
安装方法:
1、 天线是由外罩、接头、端盖、调角夹码和夹码组成。
2、 端盖装在外罩两盖,用胶水粘牢固。
3、接头装在端盖上,用螺丝固定。

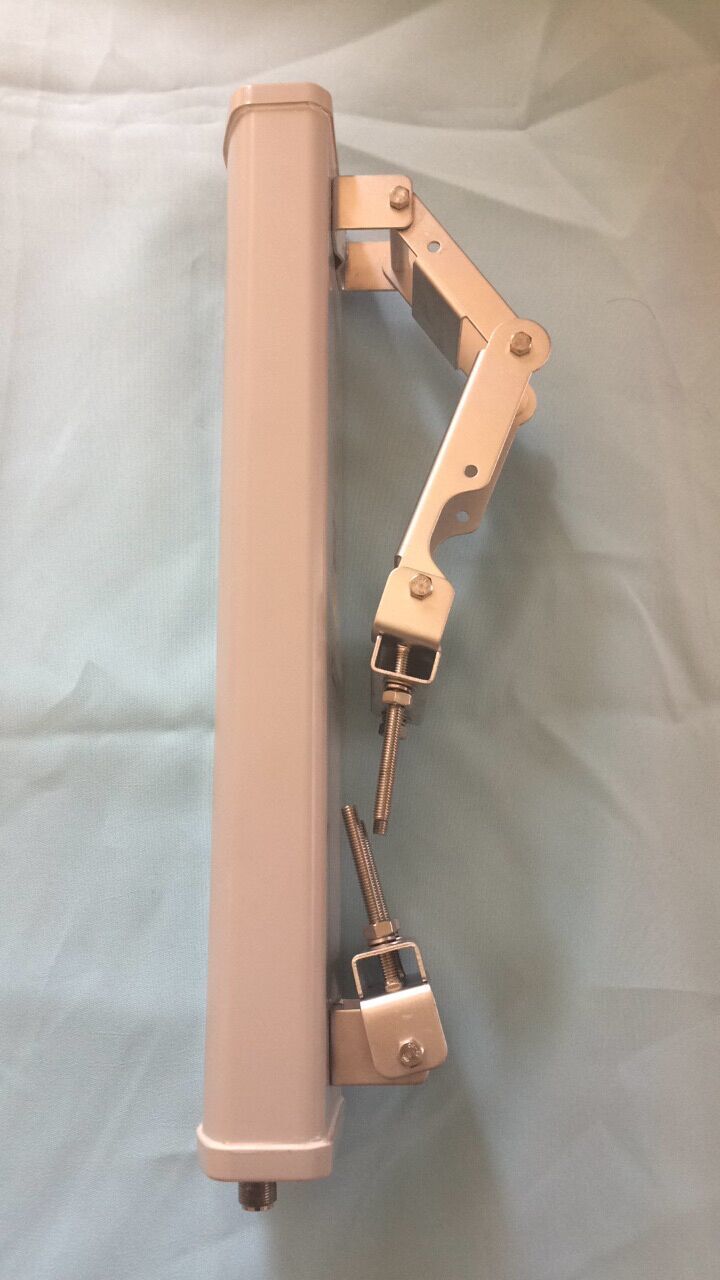

4、夹码安装在天线背面,然后套上自备支撑杆,用螺丝固定。
5、用仪器检测接收信号,调节天线方位使接收信号最大
