四频合路器多频合路器

在工程应用中，需要将800MHZ的C网、900MHz的G 网或是其他不同的频率同时输出，采用合路器，可使一套室内分布系统同时工作于CDMA频段、GSM频段或是其他频段。

如在无线电天线系统中,将几种不同频段的(如145MHZ与435MHZ)输入输出信号通过合路器合路后,用一根馈线与电台连接,这不仅节约了一根馈线,还避免了切换不同天线的麻烦。

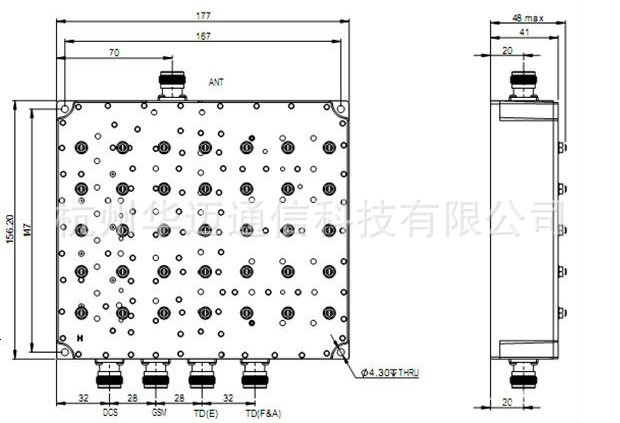

详细介绍 四端口合路器指标
   CH1   CH2   CH3   CH4
频率范围(MHz)  800～880  909～960  1710～1880  1920～2170
插入损耗(dB)  ≤0.8  ≤0.8  ≤0.8  ≤0.8
带内波动(dB)  ≤0.6  ≤0.6  ≤0.6  ≤0.6
端口隔离(dB)  ≥80@900～960MHz≥80@1710～1880MHz
≥80@1920～2170MHz  ≥80@800～880MHz≥80@1710～1880MHz ≥80@1920～2170MHz  ≥80@800～960MHz≥80@900～960MHz ≥80@1920～2170MHz  ≥80@800～880MHz≥80@900～960MHz
≥80@1710～1880MHz
驻波比   ≤1.4
三阶互调(dBc)   ≤-120@3×43dBm
功率容量(W)   100

阻抗（Ω）   50
接口类型   N-F
工作温度（℃）   -20~+65℃
